PACE 1000V HV Master BMS (HVB-3U-1012D1-PC) ürününün teknik özelliklerii:
1. Temel Bilgiler - Model: HVB-3U-1012D1-PC - Uygulama: 1000V'a kadar yüksek voltajlı enerji depolama sistemleri (ESS). - Hücre Desteği: 270 seri LFP/NMC/LTO hücreye kadar. - Ana Fonksiyonlar: - Aşırı şarj/deşarj, aşırı akım, sıcaklık ve izolasyon koruması. - CAN/RS485 iletişim, 6 röle bağlantısı. - 4.3 inç dokunmatik ekran (SK-043FE-1501B).
2. Teknik Parametreler BCU (Ana Kontrol Modülü) - Çalışma Voltajı: 12-30V DC. - Toplam Voltaj Ölçüm Aralığı: 50-1650V (±%0.3 hassasiyet). - Akım Ölçümü: - Şönt (Default): 200A/75mV (±%0.5 hassasiyet). - Hall Sensörü: 300A üzeri. - Sıcaklık Ölçümü: -40°C ~ 125°C (±2°C). - İletişim: - 3x CAN (250kbps-1Mbps), 3x RS485 (9600-115200bps).
Parametre
Seviye 1 (Alarm)
Seviye 2 (Alarm)
Seviye 3 (Kesme)
Hücre Yüksek Voltaj
3.6V (3.05s)
3.65V (2.05s)
3.7V (3.05s)
Hücre Düşük Voltaj
3.0V (3.05s)
2.9V (2.05s)
2.8V (3.05s)
Şarj Aşırı Akım
125A (2.05s)
150A (2.05s)
170A (1.05s)
Yüksek Sıcaklık (Hücre)
50°C (3.05s)
55°C (2.05s)
65°C (3.05s)

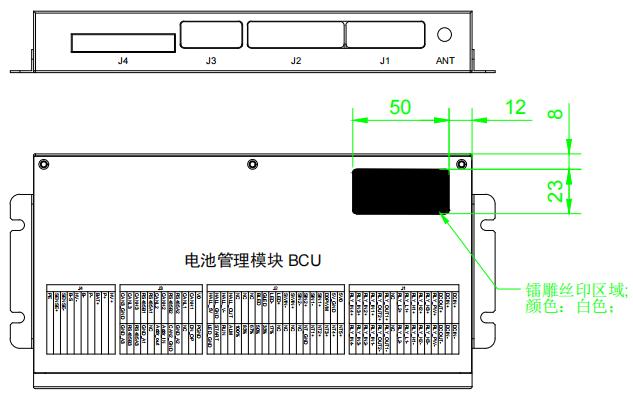

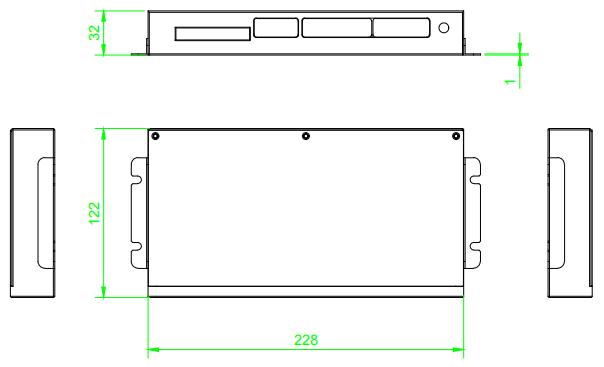

3. Fiziksel Özellikler - Boyutlar: Dokümanda belirtilmemiş (BCU için şematik diyagram referans alınmalı). - Bağlantılar: - J1-J4 Konnektörleri: Röle kontrolü, sıcaklık sensörleri, CAN/RS485 iletişim. - X1/X2 Kuru Kontaklar: Alarm çıkışları için.
4. Güvenlik Uyarıları - Yasaklar: - Yüksek voltaj nedeniyle yetkisiz müdahale. - BCU açıkken BMU bağlantısı yapmak. - Öneriler: - İzole eldiven/koruyucu ekipman kullanımı. - Kuru kimyasal yangın söndürücü kullanın.
5. Öne Çıkan Özellikler - Otomatik Dengeleme: 3.4V üzerinde 30mV farkla aktif. - Veri Depolama: 128MB (hata logları ve operasyon verileri). - Çevresel Koşullar: -40°C ~ 85°C çalışma sıcaklığı.
